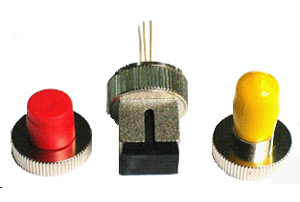

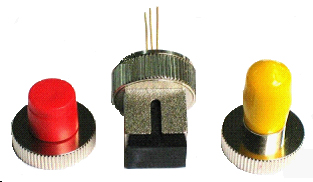

Diodo detector PIN InGaAs de gran área

Inicio » Productos » Componentes de instrumentación » Diodo detector PIN InGaAs de gran área

El diodo detector PIN InGaAs de gran área es un receptor láser. Puede recibir la señal del diodo láser y obtener información útil. Utilizamos el InGaAs, un material con tecnología de avanzada en nuestro producto. A temperaturas de -40 ℃ a 85 ℃, puede recibir el láser con una longitud de onda entre 850 nm a 1700nm . Varias pruebas han demostrado, que nuestro producto tiene una alta sensibilidad, es decir, nuestra diodo detector puede completar la respuesta dentro de 20ns y llegar hasta 0.85uA / W para el láser de 1.310 nm.

La corriente obscura baja, permite el control preciso de la transmisión del láser y recibe el resultado preciso de la detección. Para diferentes superficies fotosensibles de 1000um, 2000um y 300um, la corriente oscura correspondiente es 10nA, 12nA y 5nA. El diodo detector PIN InGaAs de gran área, es un detector de láser fiable con una precisión de recepción, dentro de 0,1 dB. También se puede utilizar como un medidor de potencia.

Valores máximos absolutos
Parámetro Símbolo Rango Unidad Condición
Temperatura de almacenamiento Tstg -40~+100 - -
Temperatura de funcionamiento Top -40~+85 -
Voltaje reverso VR 30 V CW
Voltaje reverso PD VR(PD) 25 V
Características ópticas y eléctricas
Parámetro Símbolo Mín. Típ. Máx. Unidad Condición de prueba
Rango de longitud de onda λ 850 - 1700 nm -
Rango de energía P -70 - 6 dBm V,=5V,RI=50Ω
-60 16
-50 26
-40 36
Corriente obscura Id - - 5 nA 300μm
10 1000μm
12 2000μm
Capacidad de respuesta R -70 0.85 - A/W λ=1310 nm
-60 0.083 -
-50 0.012 -
-40 0.001 -
Precisión - - - ±0.1 dB -
Capacitancia Ct - - 25 Pf -
Tiempo de respuesta Tr - - 20 ns -

Definición del PIN

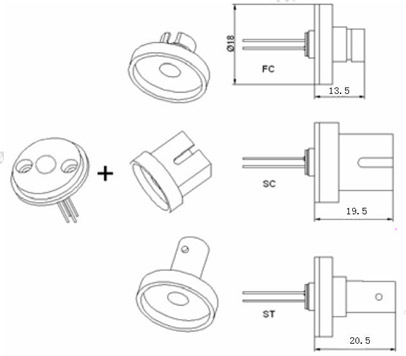

Ilustración

Información de pedido
CO-XX1
C O -X X 1
Modo Producto Rango de medición Superficie fotosensitiva Conector
1:-70~60 2:-60~16 3:-50~26 4:-40~36 1:1000μm 2:2000μm 3:300μm 1:FC&SC&ST

Como experimentado fabricante y proveedor del diodo detector PIN InGaAs de gran área en China, Shengshi ofrece una gran variedad de productos, que incluyen, detector de pulso APD InGaAs para OTDR, módulo de diodo láser de cable coaxial 1270nm-1610nm CWDM, y más.
