РусскийDiodos de cable coaxial 1310nm-1550nm FP,Componentes RF/GSM,Componentes de detección y medición

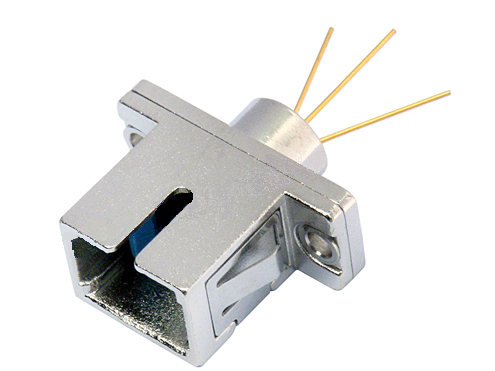

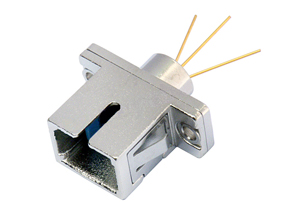

Los diodos de cable coaxial 1310nm-1550nm FP, pueden ser aplicados como fuente de luz en todo tipo de fibra óptica y otros instrumentos. El láser que producen, tiene una longitud de onda central que va de 1300nm a 1320nm o 1540nm a 11560nm. También posee buena monocromaticidad, con un ancho de espectro entre 0.3nm a 0,5 nm. En comparación con el diodo láser ordinario, tiene menor umbral de corriente, capacitancia, corriente obscura y corriente de funcionamiento.
Como un componente láser, el diodo de cable coaxial, ofrece conexiones como FC, SC y ST. Gracias al aislador óptico incorporado y la estable matriz de láseres FP, también tiene un sistema de aislamiento integrado y baja pérdida de inserción con una relación de l supresión de modo lateral de 30dB a 40dB.
| Parámetro | Símbolo | Mín. | Máx. | Unidad | Condición de prueba |
| Temperatura de almacenamiento | Tstg | -40 | 100 | ℃ | - |
| Temperatura de funcionamiento | Top | -40 | 85 | ℃ | - |
| Voltaje reverso | Vr | CW | 2 | V | CW |
| Temperatura de soldadura | - | - | 260 | ℃ | - |
| Tiempo de soldadura | - | - | 10 | S | S |
| Parámetro | Símbolo | Mín. | Típ. | Máx. | Unidad | Prueba de condición |
| Potencia nominal | Po | 0.2 | 0.5 | mW | Ith+20mA | |
| Umbral de corriente | Ith | 3 | - | 12 | mA | CW |
| Caída de voltaje | Vop | - | 1.1 | 1.5 | V | CW, Ith+20mA |
| Longitud de onda central | λc | 1300 | 1310 | 1320 | nm | - |
| 1540 | 1550 | 1560 | ||||
| Ancho de espectro | Δλ | - | 0.3 | 0.5 | nm | Ith+20mA |
| Ratio de supresión modo lateral | SMSR | 30 | 40 | - | dB | - |
| Banda ancha(3dB) | Bw | - | 1000 | 2500 | MHz | RI=50Ω |
| Corriente del monitor | Im | 0.1 | 0.5 | 1 | mA | CW, Ith+20mA |
| Corriente obscura del monitor | Id | - | - | 0.1 | uA | CW, Ith+20mA |

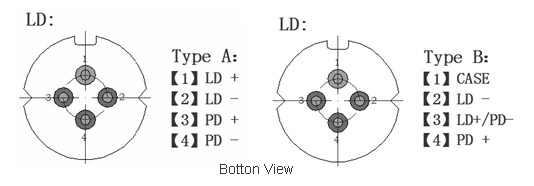

Definición del PIN

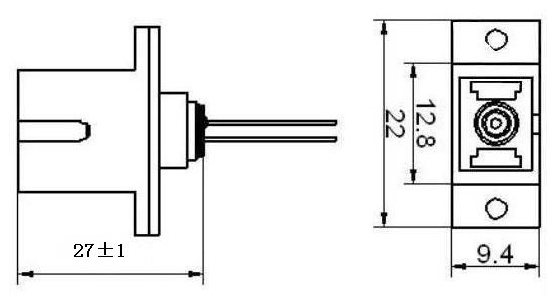

Ilustración
| C | XX | -X | W | X |
| Modo | Longitud de onda | Conector | Tipo de transferencia | Rango de energía |
| 31 :1310nm 55 :1550nm | F :FC S :SC T :ST | W :Plug-in | 1 :>1mW <2mW 2 :>2mW <3mW 3 :>3mW <4mW 4 :>4mW <6mW 6 :>6mW <8mW 7 :>8mW <10mW |
Como fabricante y proveedor con base en China de diodos de cable coaxial 1310nm-1550nm FP, Shengshi ofrece un extenso rango de productos, que incluyen el módulo de diodo láser de cable coaxial 1625nm, diodo detector PIN InGaAs de gran área, diodo láser de cable coaxial con fuente de luz roja 650nm, y más.
