РусскийDiodo láser de cable coaxial 1310nm-1550nm FP,Componentes RF/GSM,Componentes de detección y medición

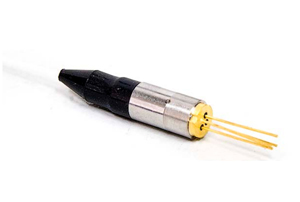

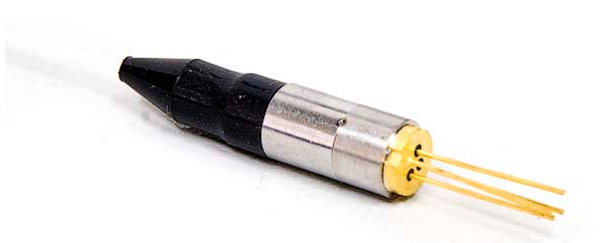

El diodo láser de cable coaxial 1310nm-1550nm FP, utiliza la cavidad resonante FP y produce el láser con una longitud de onda central entre 1300 nm a 1.320 nm o 1.540 nm a 1560nm. Como un componente de transmisión óptica, se puede aplicar en el sistema de comunicación de fibra. Equipado con una función de aislador óptico, nuestro producto puede evitar la interferencia de la señal de reflexión y proporcionar la relación de supresión de lado el modo de 30dB a 40dB. Además, nuestro diodo láser, tiene una velocidad de transmisión que puede llegar hasta 2,5 Gbps, ofreciendo apoyo a la comunicación precisa y prueba de instrumentos.
Con una estable matriz de láser FP, el diodo láser de cable coaxial FP, tiene un bajo umbral de corriente, que va de 3mA a 12mA y el voltaje de funcionamiento de 1.1V a 1.15V. Por otro lado, nuestro producto funciona correctamente y proporciona la potencia de salida de 0,2 W a 1 W a temperaturas de -40 ℃ a 85 ℃. También posee una baja capacitancia y baja corriente oscura, junto con un alto aislamiento integrado y baja pérdida de inserción. El diseño especial para la transmisión terminal y la forma general facilita la conexión a los usuarios.
Valores máximos absolutos| Parámetro | Símbolo | Mín. | Máx. | Unidad | Condición de prueba |
| Temperatura de almacenamiento | Tstg | -40 | 100 | ℃ | - |
| Temperatura de funcionamiento | Top | -40 | 85 | ℃ | - |
| Voltaje reverso | Vr | CW | 2 | V | CW |
| Temperatura de soldadura | - | - | 260 | ℃ | - |
| Tiempo de soldadur | - | - | 10 | S | S |
| Parámetro | Símbolo | Mín. | Típ. | Máx. | Unidad | Condición de prueba |
| Potencia nominal | Po | 0.2 | - | 1 | mW | Ith+20mA |
| Umbral de corriente | Ith | 3 | - | 12 | mA | CW |
| Caída de voltaje | Vop | - | 1.1 | 1.5 | V | CW, Ith+20mA |
| Longitud de onda central | λc | 1300 | 1310 | 1320 | nm | - |
| 1549 | 1550 | 1560 | ||||
| Ancho de espectro | Δλ | - | 0.3 | 0.5 | nm | Ith+20mA |
| Ratio de supresión modo lateral | SMSR | 30 | 40 | - | dB | - |
| Banda ancha(3dB) | Bw | - | 1000 | 2500 | MHz | RI=50Ω |
| Corriente del monitor | Im | 0.1 | 0.5 | 1 | mA | CW, Ith+20mA |
| Corriente obscura del monitor | Id | - | - | 0.1 | uA | CW, Ith+20mA |
| Aislamiento óptico | ISO | 30 | - | - | dB | 25℃ |

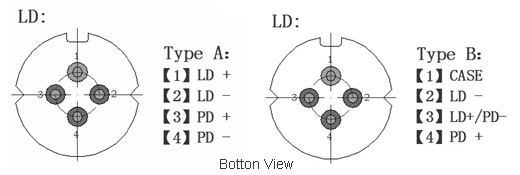

Definición del PIN

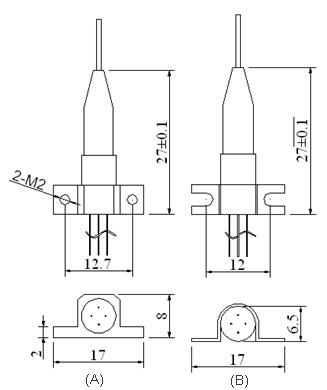

Ilustración
| M | LD | -F | XX | X | 2 | -X | X | X | X | 1 |
| Modo | Producto | Tipo | Longitud de onda | Aislador | Tasa | Conector | Pin | Color del cable | Longitud del cable | Rango de energía |
| F : FP | 31 : 1310nm 55 : 1550nm | S : Sencillo B : Dual W : Without (sin aislador) | 2 : 2.5Gb/s | 1 : FC/APC 2 : FC/PC 3 : SC/APC 4 : SC/PC 5 : LC/PC 6 : LC/APC W : Without | A : 725 B : 720 | H : Amarillo B : Natural R : Blanco | 5 : 0.5m 1 : 1m | 1 :> 1mW |
Shengshi es un fabricante y proveedor del diodo láser de cable coaxial 1310nm-1550nm en China. Ofrecemos una extensa gama de productos, incluyendo el diodo detector PIN InGaAs de gran área, detector de pulso APD InGaAs para OTDR, y más.
