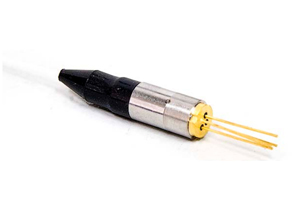

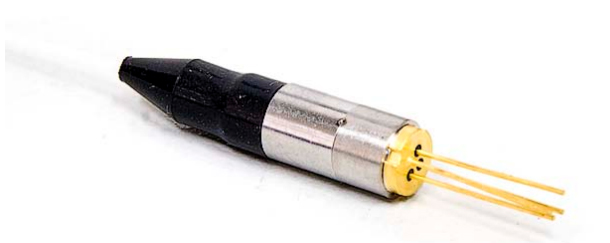

РусскийMódulo láser pulsado 1550nm para OTDR,Componentes RF/GSM,Componentes de detección y medición
El módulo láser pulsado 1550nm para OTDR, está especialmente diseñado como fuente de luz en el sistema OTDR. Puede producir láser con una longitud de onda central que varía de 1530nm a 1570nm. Los usuarios pueden alcanzar la longitud de la fibra y la ubicación de los nodos interiores, mediante la emisión de láser en un extremo de la fibra y el análisis de la luz reflejada en el mismo lugar. Del mismo modo, se puede obtener la distancia entre los nodos, incluso cuando la fibra presenta algún fallo, proporcionando así condiciones para una reparación rápida.
Nuestro modulo láser pulsado, opera apropiadamente a temperaturas que varían de 0℃ a 60℃ y una humedad del 85%. También presenta un bajo umbral de corriente de 8mA a 30mA y el voltaje de funcionamiento es de 3.5V. Además, ofrece alta energía de salida de alrededor de 60mW a 80mW y un gran ancho espectral de 5 nm a 10 nm para satisfacer los requisitos para la detección de la fibra.
La longitud de onda larga y pulso ancho con un servicio del 1%, garantiza la fuerza de la señal después de la incidencia y reflexión, en la transmisión de larga distancia. Con la ayuda del monitor incorporado, los usuarios pueden controlar el rendimiento óptico en tiempo real. Además, nuestro módulo láser tiene una respuesta rápida, es decir, que puede operar dentro de 0.5ns a 2ns. También cuenta con una alta tasa de transmisión, que puede alcanzar hasta 2,5 Gbps.
Valores máximos absolutos| Parámetro | Símbolo | Mín. | Típica | Máx. | Unidad |
| Corriente directa pulsatoria *1 | IFP | 1000 | mA | ||
| Voltaje reverso | VR | 2 | V | ||
| Voltaje reverso (monitor PD) | VRM | 10 | V | ||
| Corriente reversa (monitor PD) | IFPM | 2 | mA | ||
| Temperatura de funcionamiento | TC | 0 | 60 | ℃ | |
| Temperatura de almacenamiento | Tstg | -40 | 85 | ℃ | |
| Temperatura de soldadura principal | Tsld | 260(10s) | ℃ | ||
| Humedad relativa (no condensante) | RH | 85 | % |
| Parámetro | Símbolo | Mín. | Tipica | Máx. | Unidad | Notas |
| Voltaje directo | VFP | 3.5 | V | IFP = 450 mA, PW = 10 μ s, Duty = 1% | ||
| Umbral de corriente | Ith | 8 | 30 | mA | ||
| Energía de salida de la fibra óptica | Pf | 60 | 80 | mW | IFP = 450 mA, PW = 10 μ s, Duty = 1% | |
| Longitud de onda central | λC | 1530 | 1550 | 1570 | nm | RMS ( − 20 dB), IFP = 450 mA , PW = 10 μs , Duty = 1% |
| Anchura del espectro | σ | 5 | 10.0 | nm | RMS ( − 20 dB), IFP = 450 mA , PW = 10 μs , Duty = 1% | |
| Tiempo de ascenso | tr | 0.5 | 2.0 | ns | 10-90% | |
| Tiempo de descenso | tf | 0.5 | 2.0 | ns | 90-10% | |
| Corriente directa (CW) | Ifcw | 15 | mA | Pfcw = 2 mW | ||
| Corriente del monitor | Im | 0.05 | 2 | mA | Pfcw = 2 mW , VRM = 2 V |

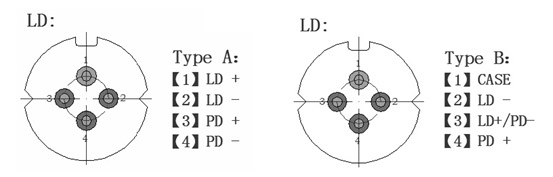

Descripción del Pin:
Esquema del paquete
| M | LD | -F | 55 | W | 2 | -X | A | X | X | X |
| Modo | Producto | Tipo | Longitud de onda | Aislador | Tasa | Conector | Pin | Color del cable | Longitud del cable | Rango de energía |
| F :FP | 55 :1550nm | W :Without (sin aislador) | 2 :2.5Gb/s | 1 :FC/APC 2 :FC/PC 3 :SC/APC 4 :SC/PC 5 :LC/PC 6 :LC/APC | A :725 | H : Amarillo B :Natural R :Blanco | 5 :0.5m 1 :1m | o2 :>20mW <30mW o4 :>40mW <60mW o6 :>60mW <80W o8 :>80mW <100mW |
Como fabricante y proveedor especializado del módulo láser pulsado 1550nm para OTDR en China, Shengshi también proporciona el detector de pulso APD InGaAs para OTDR, 1-4mW diodo láser 2.5G de cable coaxial 1310nm DFB, diodo láser de cable coaxial con fuente de luz roja 650nm, y módulo de diodo láser de cable coaxial 1550nm DFB, entre otros.
