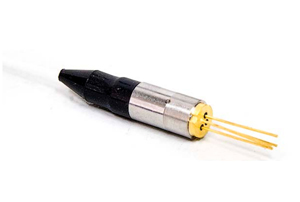

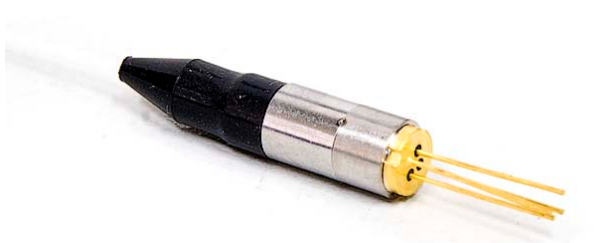

Módulo láser rojo 635nm-980nm

Inicio » Productos » Componentes de detección y medición » Módulo láser rojo 635nm-980nm

El módulo láser rojo 635nm-980nm, tiene seis modelos, cuyo centro de longitud de onda es de entre 635 nm a 980 nm . Nuestro producto trabaja adecuadamente a temperaturas que oscilan entre -40℃ a 85 ℃. Posee además un bajo umbral de corriente, así como también un bajo voltaje de funcionamiento, bajo las condiciones de trabajo. El ancho de espectro del láser es de 2nm a 3nm. Por otra parte, tiene una alta estabilidad, ya que el cambio espectral es 0,1 nm / ℃.

Con empaquetamiento coaxial, el módulo láser rojo presenta un pequeño tamaño y bajo costo. Puede producir láser desde el rojo hasta el infrarrojo. Provisto con un dispositivo de detección láser PD, puede detectar la intensidad de luz de fondo y alimentar de nuevo al diodo láser con el fin de mejorar la estabilidad, mientras al mismo tiempo produce láser. Además, el modelo de guía de ondas TE permite una alta resolución vertical.


Valores máximos absolutos
Parámetro Símbolo Mín. Tipico Máx. Unidad
Energía de salida de la fibra Po(CW) 3 mW
Corriente directa(LD) If(LD) 100 mA
Voltaje reverso (LD) Vr(LD) 2 V
Corriente directa (PD) If(PD) 2 mA
Voltaje reverso (PD) Vr(PD) 15 V
Temperatura de almacenamiento Tstg -40 85
Temperatura de funcionamiento To -10 40
Temperatura de soldadura principal - 260
Tiempo de soldadura principal - 10 S
Características ópticas y eléctricas
Parámetro Símbolo Mín. Típ. Máx. Unidad Notas
Energía de salida Po 1 2 mW CW,If=Ith+20mA
Eficiencia de la pendiente SE 0.05 0.1 mW/mA CW
Umbral de corriente Ith 20 25 mA CW
Corriente de operación If 40 50 mA CW
Voltaje de operación Vf 2.3 2.6 V CW
Corriente del monitor Im 500 uA Vrd=5V, If=Ith+20mA
Longitud de onda central λc 630 635 640 nm CW, If=Ith+20mA
640 650 660
Ancho del espectro (RMS) Δλ 2 3 nm -20dB
Cambio espectral Spectral Shift Δλ/ΔT 0.1 nm/℃ CW, If=Ith20mA
Pérdida de retorno ER 30 dB CW

Asignación del Pin

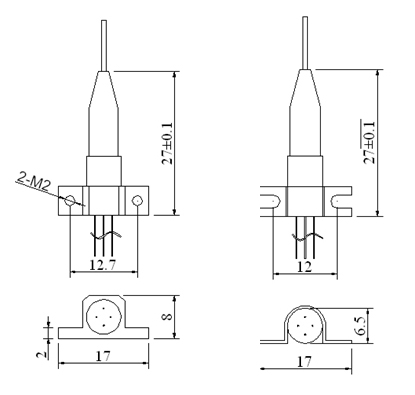

Ilustración

Información de pedido
CXX-XXX
C XX -X X X
Modo Longitud de onda Conector Longitud del cable Rango de energía
63:635nm 65:650nm 78:780nm 80:808nm 90:905nm 98:980nm 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC 6:LC/APC W:Without (sin conector) 5:0.5M 1:1M 1:>1mW<2mW 2:>2mW<3mW

Shengshi es un fabricante y proveedor profesional del Módulo láser rojo 635nm-980nm en China. Proveemos una amplia gama de productos, incluido el detector de pulso APD InGaAs para OTDR, módulo de diodo láser de cable coaxial 1625nm, componentes LED 850nm (diodo emisor de luz) y más.
