РусскийDiodo láser pulsado 1490nm para OTDR,Componentes RF/GSM,Componentes de detección y medición

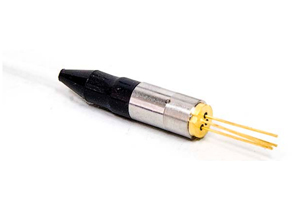

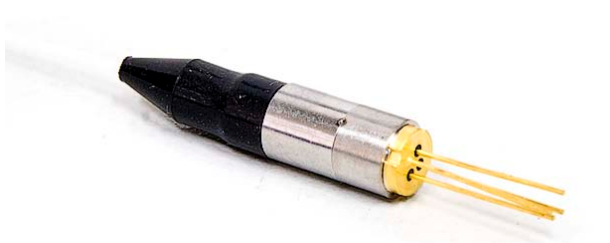

El Diodo láser pulsado 1490nm para OTDR, puede ser utilizado como fuente de luz para dispositivos OTDR. Puede producir láser con una longitud de onda entre 1470nm a 1510nm. Al detectar el pulso de luz de reflexión con un monitor incorporado, los usuarios pueden analizar las condiciones internas de la fibra óptica simplemente desde un extremo de la fibra óptica. Y se puede obtener información adicional, como longitud, de nodo punto de ruptura de la fibra.
Nuestro diodo láser pulsado, tiene una alta potencia de salida de 60mW a 80mW y el IFP es de 450mA. El ancho de pulso es de 10us, con un servicio del 1%. Debido a la gran longitud de onda del pulso óptico, que tiene menos pérdida en la fibra. Por lo tanto, el consumo de energía es inferior, para la misma distancia de transmisión. El ancho de pulso está entre 5 nm a 10 nm, lo que permite una gran capacidad de energía y se puede utilizar como una fuente de luz incluso en la fibra óptica larga.
Valores máximos absolutos| Parámetro | Símbolo | Mín. | Tip. | Máx. | Unidad |
| Corriente directa pulsatoria *1 | IFP | 1000 | mA | ||
| Voltaje reverso | VR | 2 | V | ||
| Voltaje reverso (monitor PD) | VRM | 10 | V | ||
| Corriente reversa (monitor PD) | IFPM | 2 | mA | ||
| Temperatura de funcionamiento | TC | 0 | 60 | ℃ | |
| Temperatura de almacenamiento | Tstg | -40 | 85 | ℃ | |
| Temperatura de soldadura principal | Tsld | 260(10s) | ℃ | ||
| Humedad relativa (no condensante) | RH | 85 | % |
| Parámetro | Símbolo | Mín. | Típ. | Máx. | Unidaddd | Notas |
| Voltaje directo | VFP | 3.5 | V | IFP = 450 mA, PW = 10 μs, Duty = 1% | ||
| Umbral de corriente | Ith | 8 | 30 | mA | ||
| Energía de salida de la fibra óptica | Pf | 60 | 80 | mW | IFP =450 mA, PW = 10 μs, Duty = 1% | |
| Longitud de onda central | λC | 1470 | 1490 | 1510 | nm | RMS (−20 dB), IFP = 450 mA, PW = 10 μs, Duty = 1% |
| Anchura del espectro | σ | 5 | 10 | nm | RMS (−20 dB), IFP = 450 mA, PW = 10 μs, Duty = 1% | |
| Tiempo de ascenso | tr | 0.5 | 2.0 | ns | 10-90% | |
| Tiempo de descenso | tf | 0.5 | 2.0 | ns | 90-10% | |
| Corriente directa (CW) | Ifcw | 15 | mA | Pfcw = 2 mW | ||
| Corriente del monitor | Im | 0.05 | 2 | mA | Pfcw = 2 mW, VRM = 2 V |
Descripción del Pin

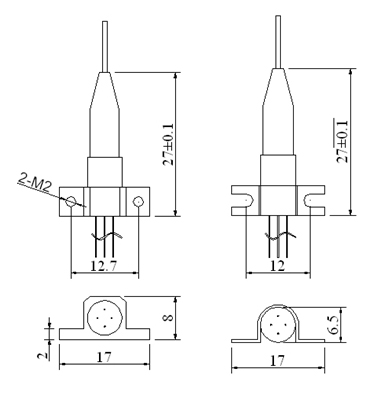

Esquema del paquete
| M | LD | -F | 49 | W | 2 | -X | A | X | X | X |
| Modo | Producto | Tipo | Longitud de onda | Aislador | Tasa | Conector | Pin | Color del cable | Longitud del cable | Power Range |
| F:FP | 49:1490nm | W:Without (sin aislador) | 2:2.5Gb/s | 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC 6:LC/APC | A:725 | H:Amarillo B:Natural R:Blanco | 5:0.5m 1:1m | o2:>20mW<30mW o4:>40mW<60mW o6:>60mW<80W o8:>80mW<100mW |
Shengshi es un fabricante profesional del diodo láser pulsado 1490nm para OTDR, con base en China. Ofrecemos un gran variedad de productos, incluyendo el módulo de diodo láser de cable coaxial 1625nm, detector de pulso APD InGaAs para OTDR, diodo detector PIN InGaAs de gran área, y más.
