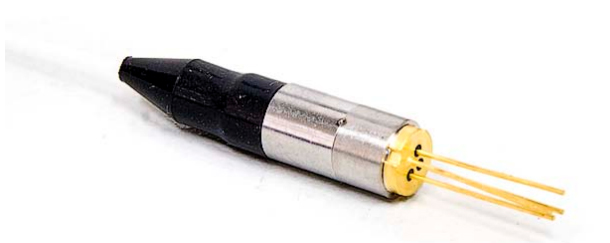

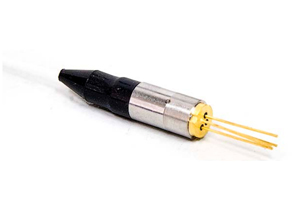

Módulo de diodo láser de cable coaxial 1550nm DFB
Módulo de diodo láser de cable coaxial 1550nm DFB

El módulo de diodo láser de cable coaxial 1550nm DFB, se puede aplicar en equipos transmisores, en comunicaciones de larga distancia. Para satisfacer las diferentes necesidades de velocidad de transmisión, ofrecemos 2,5 Gbps, 4.3Gbps , 5 Gbps y 10 Gbps como opciones. Además, la anchura de espectro correspondiente es 0.3nm a 0,5 nm, 0,2 nm a 0.3nm, 0,1 nm a 0,2 nm y 0.05nm a 01nm. Los usuarios pueden elegir el modelo adecuado para los componentes de televisión por cable, de acuerdo a sus necesidades reales

Este tipo de módulo de diodo láser de cable coaxial, trabaja a temperaturas desde -40℃ a 85℃. En condiciones normales tiene un bajo umbral de corriente de 3mA a 12mA y un voltaje entre 1.1V a 1.5V. Nuestro módulo de diodo láser puede producir el láser a con una energía de salida de 1 mW a 3 MW. La longitud del cable alcanza 0,5 a 1 m y se puede elegir entre los colores amarillo y negro. Además puede ser fácilmente conectado al sistema de comunicación.

Valores máximos absolutos
Parámetro Símbolo Mín. Máx. Unidad Condición de prueba
Temperatura de almacenamiento Tstg -40 100 ℃ -
Temperatura de funcionamiento Top -40 85 ℃ -
Voltaje reverso Vr CW 2 V CW
Temperatura de soldadura - - 260 ℃ -
Tiempo de soldadura - - 10 S S
Características ópticas y eléctricas
Parámetro Símbolo Mín. Tipo Máx. Unidad Condición de prueba
Potencia nominal Po 1 - 3 mW Ith+20mA
Umbral de corriente Ith 3 - 　 12 mA CW
Caída de voltaje Vop - 　 1.1 1.5 V CW, Ith+20mA
Longitud de onda central λc 1540 1550 1560 nm -
Ancho del espectro Δλ - 　 0.3 0.5 nm Ith+20mA 2.5G
0.2 0.3 Ith+20mA 4.3G
0.1 0.2 Ith+20mA 6G
0.05 0.1 Ith+20mA 10G
Relación de supresión modo lateral SMSR 30 40 - 　 dB -
Banda ancha(3dB) Bw 5 10000 - MHz RI=50Ω
Corriente del monitor Im 0.1 0.5 　 0.9 mA CW, Ith+20mA
Corriente obscura del monitor Id - 　 - 　 0.1 uA CW, Ith+20mA
Intensidad relativa de ruido RIN - -135 - dB/Hz CW, 25℃
Distorsión de tercer orden imd3 - - 　 -60 dBc 2 tone test,
Aislamiento óptico ISO 30 - - dB 25 ℃

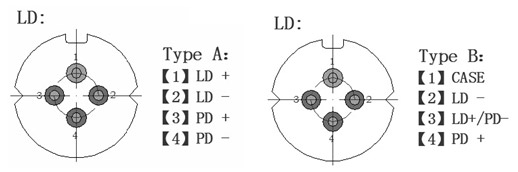

Definición del PIN

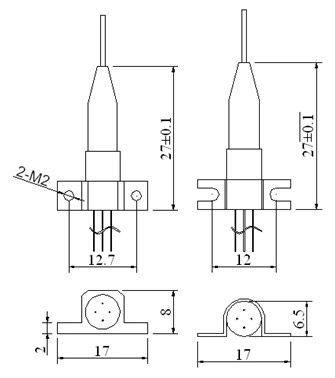

Ilustración

Información de pedido
MLD-D-55XX-XXXXX
M LD -D 55 X X -X X X X X
Modo Producto Tipo Longitud de onda Aislador Tasa Conector Pin Color del cable Longitud del cable Rango de energía
D : DFB 55 : 1550nm S : Sencillo B : Dual W : Without (sin aislador) 2 :2.5Gb/s 4 :4.3Gb/s 6 : 6Gb/s 1 :10Gb/s 1 : FC/APC 2 : FC/PC 3 : SC/APC 4 : SC/PC 5 : LC/PC 6 : LC/APC W :Without A : 725 B : 720 H : Amarillo B : Natural R : Blanco 5 : 0.5m 1 : 1m 1 :>1mW <2mW 2 :>2mW <3mW

Shengshi es un fabricante y proveedor del módulo de diodo láser de cable coaxial 1550nm DFB en China. Ofrecemos un extenso rango de productos, incluyendo el módulo láser pulsado 1550nm para OTDR, 1-4mW diodo láser 2.5G de cable coaxial 1310nm DFB, y más.
